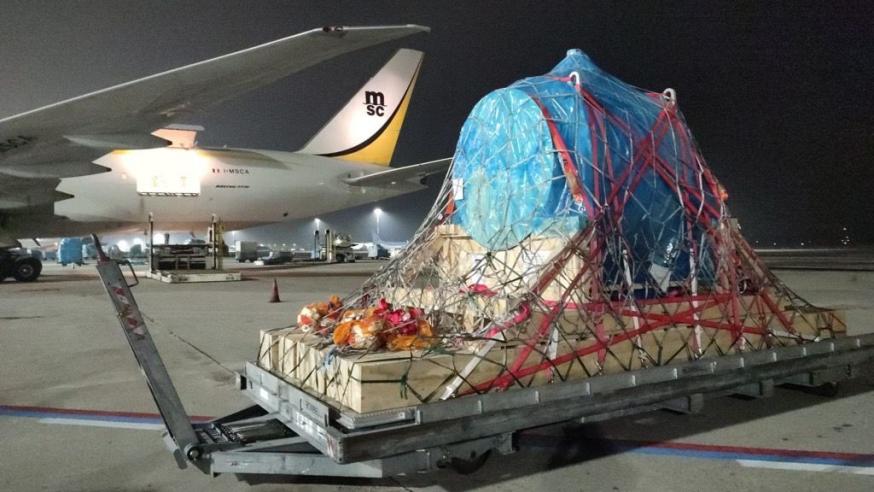

Ten artykuł zawiera gotowy-przewodnik dotyczący zastosowań do zabezpieczania zwojów stali za pomocąCordlash(tkane odciągi).
Koncentruje się na praktycznej logice projektowania, obliczaniu obciążenia, układzie pasów, wyborze klamry, procedurach instalacji, kryteriach kontroli i metodach walidacji.
Celem jest zapobieganie bocznemu przesuwaniu się, przechylaniu się kręgów i uszkodzeniom powierzchni podczas transportu.
Opis problemu i cele
Cewki stalowe są ciężkie, okrągłe i wrażliwe na uszkodzenia powierzchni.
Podczas transportu narażone są na działanie sił bocznych, wibracji oraz nagłego hamowania, co może skutkować poślizgiem lub przewróceniem się.
Cele zabezpieczania Cordlash to:
- Zapobiegaj ruchom bocznym i wzdłużnym
- Zapobiegaj przechylaniu się i toczeniu cewek
- Chroń powierzchnie cewek przed uszkodzeniami spowodowanymi ciśnieniem
- Dbaj o efektywność operacji załadunku i rozładunku
W dokumencie przedstawiono praktyczną metodę mocowania, którą można zastosować bezpośrednio na budowie.
Wymagane parametry wejściowe
Przed przystąpieniem do jakichkolwiek obliczeń lub projektowania odciągów należy potwierdzić i zapisać następujące parametry:
- Masa cewki w kilogramach
- Średnica zewnętrzna i szerokość cewki w milimetrach
- Wewnętrzna średnica rdzenia
- Szacunkowa wysokość środka ciężkości
- Stan powierzchni (stal naoliwiona, powlekana lub goła)
- Rodzaj transportu (drogowy, kolejowy lub morski)
Parametry te bezpośrednio wpływają na ilość, wytrzymałość i układ paska.
Założenia projektowe
Wszystkie obliczenia zabezpieczające opierają się na ustalonych założeniach projektowych.
Założenia te muszą zostać udokumentowane i zatwierdzone przed realizacją.
Typowe założenia obejmują:
- Projektowe przyspieszenie boczne: 0,5 g
- Współczynnik bezpieczeństwa systemu mocowania: 2,5
- Kąt paska względem poziomu: 0 stopni
- Obciążenie dzielone równomiernie na wiele pasów
Różne warunki transportu mogą wymagać dostosowania tych wartości.
Praktyczna metoda obliczeń (krok-po-kroku)
Przykład: cewka stalowa o masie 7 000 kg
Założenia projektowe
- Przyspieszenie grawitacyjne g=9.81 m/s²
- Obliczeniowe przyspieszenie boczne=0.5 × g
- Współczynnik bezpieczeństwa=2.5
- Liczba pasków Cordlash=4
- Kąt paska=0 stopni (w poziomie)
Każdy pasek Cordlash musi bezpiecznie wytrzymać obciążenie co najmniej 2188 kgf.
W zastosowaniach praktycznych zaleca się minimalne obciążenie robocze wynoszące 2500 kg na pasek lub należy zwiększyć liczbę pasów, aby zmniejszyć obciążenie na pasek.
Krok 1: Oblicz przyspieszenie projektowe
Przyspieszenie projektowania
= 0.5 × 9.81 = 4.905 m/s²
01
Krok 2: Oblicz siłę boczną
Siła boczna
= Masa × Przyspieszenie projektowe
= 7,000 kg × 4,905 m/s²=34,335 N
02
Krok 3: Zastosuj współczynnik bezpieczeństwa
Projektowana siła oporu
= Siła boczna × współczynnik bezpieczeństwa
= 34,335 N × 2.5 = 85,837.5 N
03
Krok 4: Rozłóż siłę na każdy pasek
Wymagana siła na pasek
= Obliczeniowa siła wyporu ÷ Liczba pasków
= 85,837,5 N ÷ 4=21,459,4 N na pasek
04
Krok 5: Zamień na kilogram-siła (kgf)
Wymagana pojemność paska
= Siła na pasek ÷ 9,81
= 21,459,4 N ÷ 9.81=2,188 kgf
Wynik
05

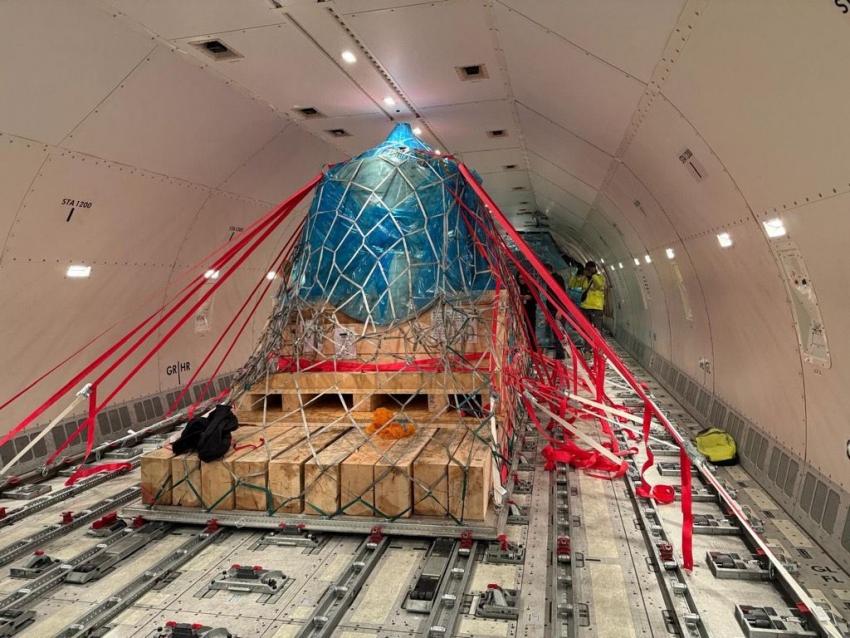

Wytyczne dotyczące układu i ilości pasków
Dla pojedynczych kręgów stali do 10 ton:
- Zacznij od czterech poziomychCordlashpaski ułożone symetrycznie
- Użyj solidnych klinów podłogowych, aby zablokować toczenie
- Zwiększ ilość pasów, jeśli wymagane obciążenie robocze przekracza dopuszczalne obciążenie paska
- Dla cewek z wysoko położonym środkiem ciężkości:
- Dodaj boczne lub krzyżowe-odciągi, aby zapewnić odporność na przewrócenie
- Unikaj polegania wyłącznie na tarciu
Szerokość i wytrzymałość paska powinny wzrosnąć, gdy tarcie powierzchniowe jest niskie.
Wybór klamry i ochrona krawędzi
Klamry mocujące mogą być ponownie użyte tylko pod ściśle określonymi warunkami:
- Zastosowane napięcie pozostaje znacznie poniżej obciążenia znamionowego
- Po użyciu nie obserwuje się żadnych widocznych odkształceń
Wszelkie klamry wykazujące zgięcie, spłaszczenie lub zniekształcenie należy natychmiast wycofać, ponieważ po odkształceniu wytrzymałość stali trwale spada.
Klamry z drutu fosforanowego należy traktować jako elementy-jednorazowego użytku i nie wolno ich używać ponownie.
Ochraniacze krawędzi wykonane z HDPE lub gumowych materiałów kompozytowych są niezbędne do rozłożenia nacisku i zapobiegania uszkodzeniom powierzchni.
Procedura instalacji (SOP)
- Umieścić zwój stalowy na zatwierdzonych podkładkach lub blokach
- Zamontuj zabezpieczenia krawędzi we wszystkich punktach styku
- PozycjaCordlashpaski o niskim-naprężeniu
- Napiąć pasy symetrycznie za pomocą narzędzia napinającego
- Zatrzymaj napinanie przed osiągnięciem wartości znamionowych paska lub klamry
- Sprawdź wyrównanie, stan klamry i osadzenie paska
- Zapisz zastosowane napięcie i informacje o operatorze
Walidacja i testowanie
Kompletny program walidacji powinien obejmować:
- Dynamiczne badanie uderzenia bocznego
- Badanie zmęczenia wibracyjnego
- Testowanie kompresji ochraniacza krawędzi
Walidacja w terenie powinna obejmować-jazdy próbne na krótkich dystansach z inspekcjami po-transporcie i oceną utraty napięcia.
Kryteria inspekcji i wycofania
Przed wysyłką:
- Żadnych pękniętych włókien, przecięć ani kruchości-związanej z promieniami UV
- Brak deformacji klamry
- Wszystkie zabezpieczenia krawędzi prawidłowo ustawione
Po transporcie:
- Sprawdź napięcie resztkowe
- Sprawdź ruch paska lub przemieszczenie cewki
Każdy pasek z widocznym uszkodzeniem włókien lub odkształceniem klamry należy wycofać z użytku.
Typowe awarie i działania naprawcze
- Cięcie paska na krawędziach: zwiększ grubość zabezpieczenia krawędzi
- Nadmierna utrata napięcia paska: dodaj paski lub dostosuj układ
- Odkształcenie klamry: natychmiast wymienić i sprawdzić procedurę napinania
Wniosek
Cordlashzapewnia elastyczne i przyjazne dla powierzchni-rozwiązanie do mocowania zwojów stali, jeśli jest prawidłowo zaprojektowane i zastosowane.
Stosując ustrukturyzowaną metodę obliczeń, kontrolowane procedury instalacji i rygorystyczne standardy kontroli, ryzyko transportowe można znacznie zmniejszyć.
